2006년 8월 31일 목요일

[전자신문] 풀HD 시대가 온다!

From: Buzz [mailto:cwyang@changwooyang.com]
Sent: Thursday, February 16, 2006 2:41 PM
To: cwyang (Chang-woo YANG)
Subject: Buzz 에서 보내는 알짜기사 입니다.
Importance: High




 풀HD 시대가 온다!
 김상하 IT칼럼리스트  2006-01-31

즘 디지털 TV 관련 기사를 보면 가끔씩 '풀HD'라는 단어를 접하게 된다. 그런데 풀HD란 무슨 말일까? 막상 설명하려면 말이 막히는 경우가 대부분이다.

풀 HD란 Full High Definition, 말 그대로 진정한 HD라는 의미다. 그렇다면 지금까지의 HD TV는 모두 가짜였다는 말인가? 물론 그건 아니다. 우선은 여기서 디지털 TV의 영상 해상도 규격을 알아볼 필요가 있다.

규격

해상도

480P

720×480p

720P

1280×720p

1080i

1920×1080i

1080p

1920×1080p


디지털 방식의 TV 해상도에서 중요한 건 세로 해상도다. 여기에서 p는 프로그레시브, 그러니까 순차주사방식을 말하며 I는 인터레이스, 비월주사 방식을 말한다.

따라서 480p에는 480개 이상의 수평 주사 라인이, 720p에는 720개 이상의 수평 주사 라인이 필요하다. 하지만 1080i는 1080개의 수평 주사 라인이 필요 없으며 절반만 있어도 표현할 수 있다. 인터레이스 화면은 영상 1장을 1/60초마다 짝수 홀수 필드로 나눠서 번갈아 주사하기 때문에 미세한 영상의 떨림이 있다.

다시 말해 1080i가 영상 크기는 크지만 실제 사람의 눈에는 720p가 더 좋은 영상으로 보일 수 있다는 얘기다. 지금까지 시중에 선보인 HDTV는 대부분 1080i가 아닌 720p에 최적화된 제품이다.

풀HD란 1080i의 프로그레시브 모드, 그러니까 1080p를 정식으로 지원하는 제품을 말한다. 수평 주사선 1080개를 실현한 제품이기 때문에 실제 화소수도 1920×1080 이상이어야 한다. 일반 HDTV에 비하면 2배에 이르는 화소수다. 그 만큼 더 선명한 영상을 표현할 수 있는 것이다.

지금까지는 똑같은 단위 면적에 화소수를 높이게 되면 액정 소자가 충분한 밝기를 내지 못하기 때문에 화소수 향상에 기술적인 한계가 있었다. 하지만 발광다이오드를 사용한 LED BLU 방식의 LCD TV가 상용화되고 프로젝션TV 시장에서는 DLP 기술 발전과 Lcos(Liquid Crystal on Silicon) 기술 도입으로 1920×1080 이상의 화소수를 실현할 수 있게 됐다.

풀 HD의 조건
 1
 풀HD TV
- 반드시 화소수가 1920×1080 이상인 제품이어야 한다.
- 1080p 해상도를 반드시 지원해야 한다.
- 1080i를 1080p로 변환해주는 i/p 변환 회로를 탑재한 제품이어야 한다.

 2  풀HD 소스 기기
- 1080i 이상의 해상도를 지원해야 한다(풀 HD TV에서는 이것을 i/p 변환 회로를 거쳐 1080p로 출력한다.)
- DVI 혹은 HDMI 출력 단자를 지원하는 기기여야 한다.


■ 왜 풀HD인가?
그렇다면 왜 풀HD가 필요한 것일까? 혹시 50인치 이상의 TV를 사용해 본 적이 있는가? 아니면 100인치 이상의 프로젝터를 사용해 본 적이 있는가?

가끔 식당이나 공공장소에 설치된 대형 TV를 보면 마치 동영상을 보는 듯 사물의 가장자리가 깨지는 현상을 목격했을 것이다. 이것은 영상 소스의 해상도가 낮은 탓이지만 TV의 면적에 비해 화소수가 부족해서 생기는 현상이기도 하다.

기존 HDTV는 화소수가 1366×768개 즉 100만 화소급이었다. 40인치 이하의 TV라면 이 정도 화소수로도 충분히 선명한 영상을 보여줄 수 있지만 그 이상의 TV에서는 부족한 화소수다.

풀HD는 기존의 2배에 가까운 1920×1080개 즉 200만 화소 급이니 2배의 영상 정보를 표현할 수 있으며 2배의 선명한 영상을 보여줄 수 있다. 다시 말해 풀 HD란 '대형 화면의 고화질화를 위한 기술'이라고 볼 수 있다.

480p부터 Lcos 차세대 규격인 QXGA(2048×1536)까지의 해상도를 비교해봤다. 풀HD는 720P에 비해 2배 이상의 해상도라는 것을 실감할 수 있다.

■ 풀HD 시대가 눈앞이다
소니의 브라비아 R시리즈. SXRD라는 Lcos 방식을 사용해 풀 HD를 실현했다.
현재 국내에 정식으로 출시된 풀 HD TV는 그렇게 많지는 않은데 소니코리아에서 판매하고 있는 소니 베가 브라비아 R 시리즈와 삼성전자의 SVP-56L7UH, LN57F51BD, SPD 80X5HD, SVP 71L8UH 등의 제품이 있다.

LG전자도 55인치 급의 풀 HD LCD TV와 71인치 급의 풀 HD PDP TV를 판매하고 있으며 대우일렉트로닉스도 올 초에 풀 HD TV를 출시하려고 준비 중이다. 하지만 아직 많은 제품이 출시되고 있지는 않다. 일본은 이미 2005년 후반기부터 대부분의 디스플레이 신제품들이 풀 HD를 지원하는 제품들로 도배되고 있는 것과는 대조적이다.

이는 아직 우리나라에서 풀HD 해상도인 1080p로 제작되는 영상이 전혀 없으며, 1080i로 제작되는 HDTV 콘텐츠가 턱없이 부족하기 때문이다. 현재 국내에서 구입할 수 있는 1080i 이상의 출력 해상도를 지원하는 것은 HDTV 셋톱박스와 HD 방송 녹화를 지원하는 PVR, 얼마 전 출시된 게임기 XBOX360, 디비코의 티빅스 HD M-5000U 같은 최신 DivX 플레이어 정도다.

풀HD는 대세지만 아직은 시기상조인 게 사실이다. 지금 당장 제품을 구입하려한다면 1920×1080i의 HD급 기기를 구입하는 것이 현명하다. TV는 종류(LCD나 PDP, 브라운관)에 상관없이 스펙에 'HD급 일체형'이나 분리형이더라도 HD 셋톱박스를 포함하고 있는지 살펴보고 제품을 구입하면 된다.

국내에서는 처음으로 출시되었던 풀 HD DLP TV인 삼성전자의 SVP-50L7HDX. 삼성의 57인치 LCD TV인 PAVV LN57F51BD. LCD 풀 HD TV로서는 최대 크기라 할 수 있다.

PC에서 HD급 방송을 즐기려면 TV카드나 외장형 TV 기기를 구입한다. PCI 방식 TV카드는 시그마컴의 펜타 HDTV5가 눈길을 끈다. 이 제품은 5세대 칩셋을 사용해 뛰어난 수신 감도를 보여주며 고해상도 정지와 캡처 기능, 전자편성표 안내 및 예약 녹화 기능을 사용할 수 있다.

디비코의 Tvix HD M-5000U. DivX 플레이어에 HD PVR의 기능을 첨가한 제품으로 1080i 출력을 지원한다.
디비코의 티빅스 HD M-5000U는 갖가지 동영상을 재생하는 DivX 플레이어. 그러나 HD급 영상 파일(TS, TP)을 실제 해상도인 1920×1080i로 재생할 수 있다는 점에서 다른 기기와 차별된다.

티빅스 HD M-5000은 네트워크를 지원하고 USB 허브 기능까지 갖춰서 활용도가 매우 높다. TV에 연결한 상태에서 PC와 네트워크 케이블만 연결하면 파일을 전송할 때 매번 장치를 옮겨야 하는 기존 제품의 불편을 없앤 제품. 영상 재생 능력에서도 시그마디자인의 EM8621 칩셋을 사용해 WMV9를 지원하는 등, 기본기에도 많은 신경을 썼다.

하지만 곧 출시될 소니의 차세대 게임기 플레이스테이션3이 1080p를 지원할 예정이며, 올초에 상용 제품으로 나올 블루레이 플레이어 역시 1080i 혹은 1080p의 출력 해상도를 지원할 예정이다. 다시 말해 현재는 풀 HD 출력을 지원하는 소스도 기기도 부족하지만 결국은 빠른 시간 안에 대부분의 영상 소스와 기기들은 풀 HD 규격을 표준으로 채택하게 될 것이라는 이야기다.

LG전자의 엑스캔버스 55LP1D. 55인치의 풀HD LCD TV다.
파일 공유 사이트 등에서 돌아다니는 일본이나 미국 드라마의 HD 방송 녹화 동영상 파일을 보면 1024×720 해상도에 DivX 코덱으로 압축한 것이 많은데 이런 동영상 파일들의 화질은 DVD보다 좋은 게 사실이다.

물론 리사이징이나 재압축 없이 1920×1080 해상도 그대로 녹화한 동영상 파일도 구할 수 있는데 이런 동영상 파일의 화질과 최대 해상도가 720×480에 불과한 DVD의 화질을 비교한다는 것 자체가 우스울 것이다.

이미 시대는 변했고 DVD보다 월등한 화질의 영상을 본 사람들은 더 이상 DVD 수준의 영상에는 만족하지 못할 것이다.

이런 불만과 더 좋은 것에 대한 열망은 블루레이 같은 고해상도의 비디오 규격을, XBOX360이나 플레이스테이션3 같은 고해상도의 게임을 갈망하게 된다. 이것이 2006년이 풀HD 시대의 원년이 될 것이라고 생각되는 이유다.@Buzz

곧 국내 버전이 출시될 예정인 XBOX360. 1080i 출력을 지원한다. 소니의 차세대 게임기 PS3는 1080p를 지원하는 풀HD 제품이다. 아마도 게임기로서는 최초라고 할 수 있을 것이다.

현재까지 출시된 주요 풀HD TV 제품

제품명

제조사

화면크기

방식

실화소수

가격

국내출시여부

SVP-71L8UH 삼성전자 71인치 DLP 1920×1080 650만원 O
SVP-56L7UH 삼성전자 56인치 DLP 1920×1080 489만원 O
LN57F51BD 삼성전자 57인치 LCD 1920×1080 1520만원 O
55LP1D LG전자 55인치 LCD 1920×1080 1550만원 O
KDS-60R1000 소니 60인치 SXRD(Lcos) 1920×1080 650만원 O
KDS-60R1000 소니 50인치 SXRD(Lcos) 1920×1080 550만원 O
ELS-65GL1 엡손 65인치 C2FINE 1920×1080 69만 8,000엔 ×
ELS-55GL1 엡손  55인치 C2FINE 1920×1080 59만 8,000엔 ×
47Z1000 도시바 47인치 LCD 1920×1080 52만 7,500엔 ×
LT-40LH700 빅터 40인치 LCD 1920×1080 48만 8,000엔 ×
AQUOS LC-45BE1W 샤프 45인치 LCD 1920×1080 57만 8,000엔 ×



2006년 8월 30일 수요일

I2C 통신에서 ACK신호에 관하여

* QUESTION - (2004-11-24 23:11 작성)

i2c 통신에서 timing도를 보면 한 바이트를 read하고난 후 stop condition이 뜨기전에 high signal이 data 라인에 뜨던데 이건 data line을통해 device에 write를 해주는 건가요 아니면 CLK만 하나 띄워줘서 device로부터 read하는 건가요?
제가 i2c통신을 통해서 device를 컨트롤하는 프로그램을 짰는데, 일단 코드는 아무리 뚫어져라 쳐다봐도 틀린부분이 없는데 device로부터 값을 read할 수 가 없네요.. read가 안되니 device에 write가 되는건지도 확인할 방법이 없습니다.
도와주세요. 뭔가를 알 것 같은데 질문이 난해하다면 쪽지 주세요.
참고로 device는 microtune사의 mt5100 라고 불리는 tuner입니다. datasheet도 구할 수가 없고.. 이거 완전 노가다중입니다.

* ANSWER - (2004-11-24 23:25 작성)

iic통신에서 액놀리지신호는 데이터를 받는 쪽에서 해주어야 됩니다.
그러니까 메인에서 디바이스 쪽으로 데이터를 쓸때는 데이터 8비트를 보내고 마지막 9비트째는 클록만 하나더 보내면 디바이스측에서 데이터선를 LOW로 하여 잘받았다고 ACK를 내보내 줍니다.
메인에서는 데이터라인이 로우가 되는지 확인하면 되겠습니다.
로가 확인이 되면 정상적으로 전송이 된것이므로 다음데이터를 똑같은 방식으로 보내면 됩니다.
만일 디바이스에서 읽어오는경우에는 클록을 8개보내면서 8비트데이터를 읽어낸후 메인에서 데이터 버스를 로우(ACK)로 해주고 클록을 띄우면 디바이스가 다음 데이터를 보내줄 준비가 됩니다.
만일 데이터받기가 끝났을 경우에는 마지막 ACK타임에 데이터버스를 High(NAK)로 하고 클록을 띄워서 데이터를 더 보내지 말라고 조작하면 됩니다.

(출처 : 'i2c 통신에서 ack신호에 관하여' - 네이버 지식iN
http://kin.naver.com/db/detail.php?d1id=11&dir_id=110209&eid=p7jHqDkkB2E8FxerkElaYV7OLmG+3iCS&qb=bWljcm90dW5l)

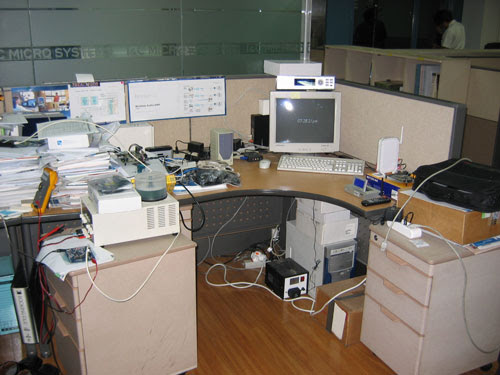

내 책상...

복잡한 세상만큼이나 복잡한 내 책상...
갑자기 이 지저분한 모습을 기록으로 남기고 싶다는 엉뚱한 생각이 들어서 찰칵...!!!





  • Camara model: Canon PowerShot A80
  • Color representation: sRGB
  • Shutter speed: 1/60 sec.
  • Lens aperture: F/2.8

2006년 8월 29일 화요일

PLDWorld.com web server down!!!

2주전 휴가 마지막 기간 휴일 (19일쯤 이던가?!)...

그동안 근근이 버티던 무진장 골동품(骨董品) Samsung 4GB SCSI-2 HDD의 boot영역이 깨지는 불상사가 있었다... 아무리 rebooting을 해봐도 계속 blue screen만 보여준다... 덕분에 PLDWorld.com homepage도 같이 중단되버리고... 이상태로 벌써 며칠째인지...-_-a;

Server의 구성상태 뿐만아니라 내 마음속도 심히 하수상한 관계로 함부로 만지기도 뭐하고, 젤 중요한건 교체할만한 HDD도 없다는거!!!

아무튼 빨리 조치를 취하긴 해야하는데, 답답하네... 짜증도 나구... (Server가 정상적이지 않으면, internet 이용도 무진장 불편한데, 대신에 전기요금은 적게 나오겠구만...쩝쩌비~~~)

C.W. :(


- Inner Secret Devices -

- Special : 디지털 데일리 와이브로 특집 : Wibro is 4G -

- Special : 디지털 데일리 와이브로 특집 : Wibro is 4G -
  1. 프롤로그 : 꿈의 유비쿼터스 통신 시대 ‘와이브로’가 주도
  2. 3G와 4G : 4G, ALL IP기반 운용…방통융합의 결정체
  3. 주요기술 : 무선다중접속·고속패킷데이터전송기술이 핵심
  4. 4G표준 후보기술 : ①와이브로 에볼루션
  5. 4G표준 후보기술 : ②WCDMA LTE
  6. 4G표준 후보기술 : ③MBWA
  7. 표준 단체 : ①3GPP·IEEE·ITU-R WP8F
  8. 표준 단체 : ②4G포럼/삼성전자-NTT도코모 주도
  9. 와이브로와 4G : All IP 기반의 와이브로, 4세대 통신의 시작
  10. 사업성 : 미 차세대통신시장 진입, 기술경쟁력에 ‘사업성’ 날개
  11. “브로드밴드의 혁명, 와이브로가 중심”
  12. 와이브로, 모바일TPS 구현할 모바일BcN의 핵심
  13. 와이브로, 통·방융합 개인화 시대 여는 열쇠
  14. 사업자동향 : ①KT, 올해 5천억 투자…연말까지 서울 전역 대상 서비스
  15. 사업자동향 : ②SKT, 연내 12개 핫존 추가 설치…기업시장 중심 특화
  16. 세계 각국, 와이브로에 ‘러브콜’
  17. 단말기 최우선 요소는 ‘휴대성’, 브로드밴드 지원은 필수
  18. 시스템·솔루션 : 국산 업체들, 세계 시장 선점 ‘전방위 공세’
  19. 에필로그 : “와이브로는 4G의 선두 주자”
Thanks... C.W. :)

--

www.incmicro.com

Chang-woo YANG
F.A.E. / Semicon Division

I&C MICROSYSTEMS CO., LTD.
#601, Bethel B/D., 324-1, Yangjae-dong,
Seocho-ku, Seoul, 137-897, KOREA
T: +82(2)5779131 x333
F: +82(2)5779130
E:
cwyang@inc.co.kr




Add this card to your address book



2006년 8월 28일 월요일

[tech point-5] Asterisk를 이용한 IP PBX 구현

출처: http://www.imaso.co.kr/?doc=bbs/gnuboard_pdf.php&bo_table=article&page=1&wr_id=7025&publishdate=20060501

HOME/pdf
()

070 인터넷 전화서비스 사업승인, 모 포털업체와 외국 VoIP 업체와의 제휴 등 온갖 소식으로 포장된 VoIP가 우리 곁으로 다가 오고 있다. BCN망 시범 서비스를 보면 미래의 모든 데이터(Web, voice, 방송데이터)등이 IP망으로 통합될 것이다. 기존의 아날로그 전화망은 어느 순간 사라질 것인가? 우리의 미래는 어떻게 변화될까? 이를 Asterisk라는 오픈소스 프로젝트를 통해 미리 경험해 보도록 하자.

연 재 가 이 드
운영체제|리눅스 2.4/2.6
개발도구|gcc
기초지식|gcc 컴파일, cvs, ip telephony
응용분야|ip telephony 장비 개발

디지털 홈 개념에 대한 관심이 점점 높아지고 있다. 심지어 IP 공유기에 웹하드 기능을 넣거나 웹캠을 달아 외부에서 가정 내 상황을 전송하는 등 멀티플 IP 기반의 장비들이 하나 둘 모습을 드러내고 있다. VoIP, IP TV 등 가정 내 모든 단방향, 쌍방향 통신 매체를 IP 장비가 흡수할 것처럼 보인다. 정보통신부에서는 향후 계획된 네트워크에서는 PSTN망을 신규로 가설치 않고 BNC(Broadband Covergence Network) 기반 구축사업을 추진하고 있다. 1876년 발명된 이래 회사나 가정에서 가장 오래되고 친근한 프로토콜은 일반 전화일 것이다. 전화를 들고 번호를 누르면 통화를 원하는 상대방과 음성이라는 매개로 의사전달을 할 수가 있다. PDA폰이나 최근 보도되는 소프트폰도 모두 형태상으론 일반 아날로그 전화 모양을 갖고 있다. 최근 인터넷이나 신문에서 VoIP(Voice over Internet Protocol)라는 단어를 많이 접한다. IP 위에 음성이 놓인다는 뜻일까? 바로 그렇다. 앞으론 전화국까지 연결되는 실선 대신 IP망을 통해 전화를 이용하는 날이 올 것이다. 070 인터넷 전화서비스 등 벌써 우리 주위에는 다양한 방법으로 IP망을 이용한 전화를 사용하고 있다.
이와 관련해 수많은 오픈소스 프로젝트 중 asterisk라는 프로젝트가 있다. PBX계의 리눅스라고 불리우며, 실제로 리눅스 위에서 작동되는 오픈소스 프로그램이다. 알다시피 오픈소스의 경우 모든 소스가 공개돼 있다. 능력이 된다면 소스 수정도 가능하니 얼마나 즐거운 일인가?(단 GPL이나 LGPL 라이센스를 지켜야 하겠지만). Asterisk는 SIP, H.323 등 다양한 프로토콜을 지원한다. asterisk의 스폰서인 Digium에서 생산되는 다양한 하드웨어와 연동된다(실제 PSTN망과 연동할 수 있는 하드웨어가 있다는 건 정말 즐거운 일이 아닐 수 없다).

2006년 8월 17일 목요일

꿀뷰 제작자 homepage..

Kipple::키플 / http://www.kipple.pe.kr/
  • 스도쿠(sudoku)
  • zipj
  • unalz
  • 트집
  • 4DESK
  • 꿀뷰2
  • 바이스(vice)
  • 다이스(dice)
  • mplayer 컴파일
  • 바닥
  • HALIBUT
  • NSIS 패치/샘플
  • PDA 동영상 인코딩
등의 software 및 관련 문서들이 들어있다...

2006년 8월 2일 수요일

OS 관련 꽤 볼만한 홈페이지들

출처: http://ce.hannam.ac.kr/~s013778/
  • 여리의 작업실 - 전자정보통신 관련 프로젝트와 여러가지 윈도우및 리눅스관련 자료 링크된 홈페이지
  • 리눅스 문서화 프로젝트 - 리눅스 관련 문서등을 한글화 하고 리눅스관련 프로젝트를 하는 우리나라 최고의 리눅스 사이트
  • 어셈블리 개발자 그룹 - 어셈브리 개발자 및 공부하는 학생들이 가장 많이 활동하는 사이트로 여러 가지 어셈블리어에 관한 자료가 많음
  • 임베디드 리눅스 프로젝트 - 임베디드 리눅스에 관한 pdf자료와 여러 전문가들이 개인별로 자신이 쓴 저서의 내용들이나 자료를 pdf및 문서로 공개한 사이트
  • 동우의 HomePage - 컴퓨터의 여러 분야에 관련된 자료 및 홈페이지 링크를 시켜놓은 사이트
  • 벨로나 OS - 개인이 C언어를 사용하여 UI까지 만든 OS를 만든분의 홈페이지
  • Subi's Homepage - 로봇 및 전자공학관련 자료를 많이 링크 시켜놓은 사이트
  • Operating System Inside - Operating System Inside를 한글로 번역한 사이트
  • Operating System - 운영체제에 관한 내용
  • SIGOPS - 운영체제에 관한 내용
  • Linux Source Navigation - 리눅스 커널 소스의 웹상에서 볼수있도록 만든 사이트
  • 미옥이 홈페이지 - 미옥이가 협박해서 링크시킴.. T.T무서워..
  • 구굴 운영체제 뉴스그룹 - 구굴에서 운영하는 영문판 뉴스구룹
  • 까마구 OS - 까마구라는 닉네임을 가진 유저가 만든 OS에 대해 소개한 사이트
  • minios bro 홈페이지 - minios를 개발한 분의 홈페이지
  • AIRPAGE - os개발에 관한 설명과 여러 프로그램에 관한 설명이 많음..
  • uc/os-2 ver2.04 한글판 Source - 마이크로 os-2의 ver 2.04 한글판 소스입니다..
  • uc/os-2 - 마이크로 os-2에관한 자료들.. 괭장히 좋다..ㅋㅋ
  • Llinux-usb - 리눅스 USB프로젝트 사이트..
